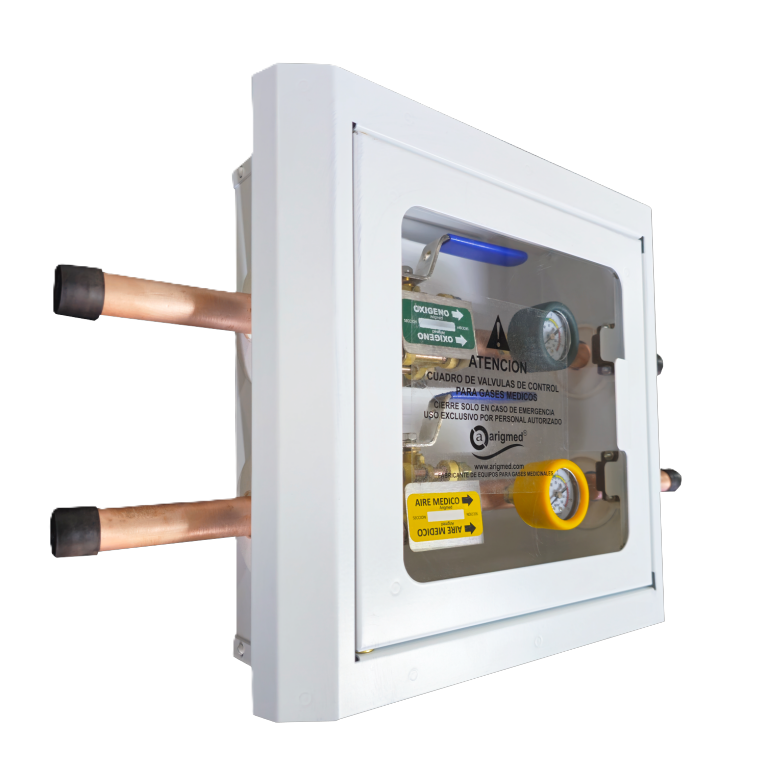

Caja de seccionamiento con 3 valvulas: aire, oxigeno y vacio. Embutible en pared con gabinete de acero galvanizado y manómetros
SKU:
AGM-CA-SLGM-ARI-01-3VALV
Marca:
Arigmed
Origen:
México
Última Actualización:
21/08/2025
Garantía:
1 año
Caja de seccionamiento con 3 valvulas: aire, oxigeno y vacio. Embutible en pared con gabinete de acero galvanizado y manómetros
Descripción
La Caja de Seccionamiento para 3 Gases Médicos está diseñada para instalarse embutida en pared y permite el aislamiento seguro de zonas o áreas en sistemas hospitalarios de gases medicinales. Este módulo cumple con las normativas NFPA99 y ASTM B819, y es fabricado bajo los estándares internacionales de calidad ISO 13485:2016 e ISO 9001:2015. Incorpora tres válvulas independientes (aire, oxígeno y vacío médico), cada una con manómetros o vacuómetros analógicos y conexiones de emergencia para monitoreo o intervención inmediata. Su diseño estructural y sus componentes aseguran durabilidad, seguridad operativa y fácil mantenimiento.
Características
- Gabinete empotrable de acero galvanizado calibre 18, recubierto con pintura electrostática horneada, color blanco.
- Ventanilla abatible o extraíble con marco de aluminio, acrílico transparente de 6 mm, cierre magnético e identificación visual de advertencia.
- Tres válvulas de seccionamiento: latón de tres cuerpos con esferas de acero inoxidable (600 WOG), manivelas de ¼ de giro y puertos soldables.
- Compatibilidad con dispositivos de lectura: incluye puertos roscados para manómetros y vacuómetros analógicos de 1½", conexión posterior de 1/8".
- Etiquetado conforme a NFPA99: tags de identificación de flujo y nombre del gas, fabricados en acero inoxidable con etiquetas autoadheribles en color normativo.
- Tapas de aislamiento en ABS blanco para evitar par galvánico entre cobre y metal del gabinete.
- Solo para uso en interiores.
Especificaciones Técnicas
- Modelo: CA-SLGM-ARI-01-3VALV
- Dimensiones del gabinete: 40 × 30 × 14 cm (alto × frente × profundidad)
- Cantidad de válvulas: 3 (dos de 25 mm [1”] y una de 38 mm [1½”])
- Material de válvulas: latón, tres cuerpos, puertos soldables, cierre de esfera inoxidable
- Manómetros/vacuómetros:
- Carátula: 1½ pulgadas
- Conexión: posterior 1/8”
- Lectura analógica (presión o vacío según gas)
- Gas soportados en esta configuración:
- Aire médico (válvula 1”, manómetro, identificación)
- Oxígeno médico (válvula 1”, manómetro, identificación)
- Vacío médico (válvula 1½”, vacuómetro, identificación)
Usos
Este módulo de seccionamiento es esencial para la administración y mantenimiento de redes de gases médicos hospitalarios, permitiendo la desconexión de zonas específicas sin afectar el resto del sistema. Ideal para hospitales, clínicas, quirófanos y unidades críticas, garantiza seguridad en intervenciones técnicas y continuidad operativa ante emergencias o mantenimientos programados.
Configuración
Incluye:
- 1 caja empotrable en acero galvanizado calibre 18 (acabado blanco).
- 1 ventanilla abatible de aluminio con acrílico transparente de 6 mm.
- 2 válvulas de 1” (aire y oxígeno), con extensiones de cobre, manómetro y etiquetas normativas.
- 1 válvula de 1½” (vacío médico), con extensiones de cobre, vacuómetro y etiquetas normativas.
- 3 tapas de aislamiento ABS para tuberías de cobre.
- Todos los componentes eléctricos o accesorios de monitoreo adicional se adquieren por separado.
