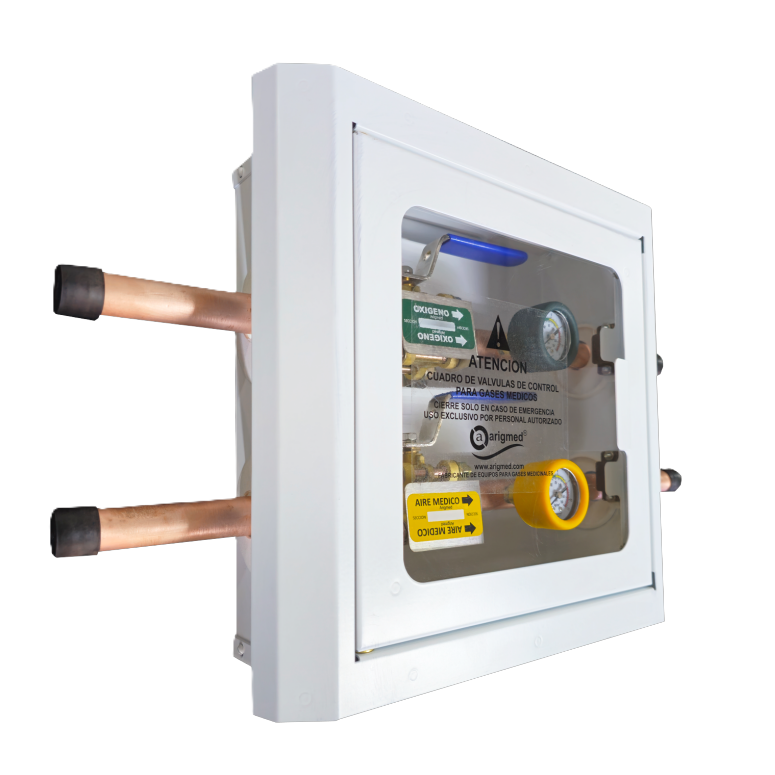

Caja de seccionamiento con 5 valvulas aire, CO2, N, evacuacion de gases, y vacio, embutible en pared con gabinete de acero galvanizado y manómetros
SKU:
AGM-CA-SLGM-ARI-01-5VALV
Marca:
Arigmed
Origen:
México
Última Actualización:
21/08/2025
Garantía:
1 año
Caja de seccionamiento con 5 valvulas aire, CO2, N, evacuacion de gases, y vacio, embutible en pared con gabinete de acero galvanizado y manómetros
Descripción
La Caja de Seccionamiento con 5 Válvulas para Gases Médicos está diseñada para instalaciones hospitalarias que requieren un control seguro y normado del suministro de gases medicinales. Este modelo embutible en muro permite el aislamiento individual de aire médico, dióxido de carbono (CO₂), nitrógeno (N₂), evacuación de gases anestésicos (WAGD) y vacío médico. Fabricada bajo normas NFPA 99, ASTM B819, ISO 13485:2016 e ISO 9001:2015, incorpora válvulas con conexiones de emergencia, manómetros y vacuómetros analógicos, además de identificación visual según código de colores y flujo establecidos. Su diseño modular facilita el mantenimiento, inspección y seguridad operativa en zonas críticas hospitalarias.
Características
- Gabinete embutible de acero galvanizado calibre 18, acabado en pintura electrostática blanca, resistente a condiciones clínicas.
- Cinco válvulas de seccionamiento para gases y vacío, de latón con cierre de esfera de acero inoxidable (600 WOG), puertos soldables y extensión de cobre tipo L.
- Manómetros/vacuómetros integrados: carátula de 1½”, conexión posterior de 1/8”, diseñados para lectura directa de presión/vacío.
- Ventanilla abatible embisagrada: marco de aluminio, acrílico transparente de 6 mm y cierre magnético tipo imán.
- Identificación conforme a NFPA 99: placas de acero inoxidable con etiquetas autoadheribles en colores normativos indicando nombre y flujo del gas.
- Incluye tapas de aislamiento de ABS blanco para evitar par galvánico entre tuberías de cobre y el gabinete.
- Uso exclusivo en interiores.
Especificaciones Técnicas
- Modelo: Caja de seccionamiento para 5 gases
- Dimensiones del gabinete: 80 × 30 × 14 cm (alto × frente × profundidad)
- Cantidad de válvulas: 5
- 2 válvulas de 25 mm (1”) para aire médico y CO₂
- 1 válvula de 25 mm (1”) para nitrógeno
- 1 válvula de 38 mm (1½”) para evacuación de gases anestésicos (WAGD)
- 1 válvula de 38 mm (1½”) para vacío médico
- Material de válvulas: latón de 3 cuerpos, cierre de esfera de acero inoxidable
- Conexiones: extensiones de cobre tipo L, puertos de emergencia roscados, conexión a instrumentos de medición
- Medidores: manómetros/vacuómetros analógicos, 1½” carátula, 1/8” NPT posterior
- Frontal: ventanilla acrílica con marco metálico abatible y advertencia visible
- Etiquetado: identificación visual en acero inoxidable y vinil normativo
Usos
Este conjunto es ideal para zonas hospitalarias con requerimientos críticos de gases medicinales como quirófanos, UCI, centrales de mezcla o cuartos técnicos. Facilita el seccionamiento seguro para mantenimiento, inspección o intervención de emergencia sin comprometer la operación del resto de la red de gases médicos. Su estructura normada y duradera lo hace indispensable en sistemas centralizados modernos.
Configuración
Incluye los siguientes elementos físicos:
- 1 caja empotrable en acero galvanizado calibre 18 (80 × 30 × 14 cm).
- 1 ventanilla abatible con marco de aluminio, acrílico de 6 mm y leyenda de advertencia.
- 5 válvulas de seccionamiento:
- Aire médico (1”), con manómetro y etiqueta
- Dióxido de carbono (1”), con manómetro y etiqueta
- Nitrógeno (1”), con manómetro y etiqueta
- Evacuación de gases anestésicos (1½”), con vacuómetro y etiqueta
- Vacío médico (1½”), con vacuómetro y etiqueta
- Tapas de aislamiento de ABS para tuberías de cobre
- Dispositivos de lectura (manómetros y vacuómetros) montados en conexión posterior
