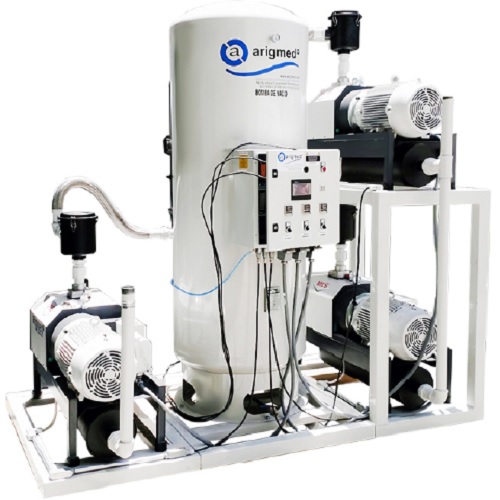

Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Cuadruplex 101.70 SCFM
SKU:
AGM-SISTRECIPMEDAIRARIG-23
SKU:
AGM-SISTRECIPMEDAIRARIG-23
Marca:
Arigmed
Origen:
México
Última Actualización:
21/08/2025
Garantía:
1 año
Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Cuadruplex 101.70 SCFM
Descripción
El Sistema de Vacío Médico Libre de Aceite con tecnología de garra, Cuádruplex 101.70 SCFM, está diseñado para aplicaciones hospitalarias críticas y cumple con los estándares internacionales de calidad y seguridad. Este sistema provee vacío médico confiable y continuo, libre de aceite, lo que lo hace apto para WAGD (Waste Anesthetic Gas Disposal) y compatible con los requerimientos de la NFPA 99 (2015 y 2018). Su diseño modular de cuatro unidades de bombeo garantiza redundancia, alta eficiencia y facilidad de mantenimiento. Fabricado bajo certificaciones ISO 13485:2016, ISO 9001:2015 e ISO 8573-1:2010 (calidad y pureza del aire comprimido).
Características
- Tecnología libre de aceite tipo garra, sin riesgo de contaminación por lubricantes.
- Configuración cuádruplex con cuatro bombas de vacío, motor eléctrico de 10 HP, asegurando redundancia y continuidad de servicio.
- Caudal garantizado: 101.70 SCFM @ 50 PSI.
- Tanque de almacenamiento vertical de 240 galones con estampado ASME.
- Control avanzado mediante PLC y pantalla touch de 7” HDMI para visualización de presiones, alarmas y funciones operativas.
- Sistema de filtración y tratamiento del aire con pre-filtros, carbón activado y regulador de presión de línea final.
- Post-enfriadores de cobre y acero inoxidable refrigerados por aire.
- Sensores de alta temperatura y protecciones automáticas en cada bomba.
- Monitoreo en línea de calidad del aire: punto de rocío (-70 °C) y detección de monóxido de carbono ≤ 10 ppm.
- Construcción modular en acero con recubrimiento de pintura electrostática en polvo horneada, color gris.
- Cumplimiento normativo: NFPA 99, ASTM B819, ASME sección VIII, Div.1.
Especificaciones Técnicas
- Referencia: SISTRECIPMEDAIRARIG-23
- Configuración: cuádruplex (4 bombas)
- Tecnología: garra, libre de aceite
- Motor eléctrico: 10 HP, 220 V, 60 Hz (otros voltajes bajo pedido)
- Caudal: 101.70 SCFM @ 50 PSI
- Tanque de almacenamiento: vertical, 240 galones, estampado ASME 2015 sección VIII Div.1
- Panel de control: PLC con pantalla touch de 7”, horómetros, alarmas y salidas de relé
- Secadores: regenerativos, con elementos de secado y pre-filtro
- Monitores: punto de rocío ≤ 39 °F, CO ≤ 10 ppm (según NFPA 99-2015)
- Protecciones: válvulas de seguridad tipo silbato, válvulas anti-retroceso, sensores de temperatura y sistema bypass de válvulas
Usos
Este sistema es indicado para:
- Hospitales y clínicas, en la provisión de vacío médico centralizado.
- Sistemas de WAGD (evacuación de gases anestésicos), asegurando la seguridad en quirófanos.
- Unidades de cuidados intensivos y emergencias, garantizando disponibilidad continua del vacío.
- Aplicaciones de alta demanda, gracias a su diseño cuádruplex que proporciona redundancia y respaldo inmediato.
Configuración
El sistema incluye:
- 4 bombas de vacío tipo garra, libres de aceite.
- Motor eléctrico 10 HP, transmisión por poleas y bandas.
- 1 tanque vertical de 240 galones con certificación ASME.
- Post-enfriadores en cobre y acero inoxidable.
- Plataforma modular con soportes anti-vibratorios.
- Panel de control PLC con pantalla touch de 7”.
- Sistema de filtros de partículas y carbón activado.
- Secadores regenerativos de aire.
- Monitor de punto de rocío y monóxido de carbono con sensores dedicados.
- Arcos de conexión y válvulas de seguridad.
