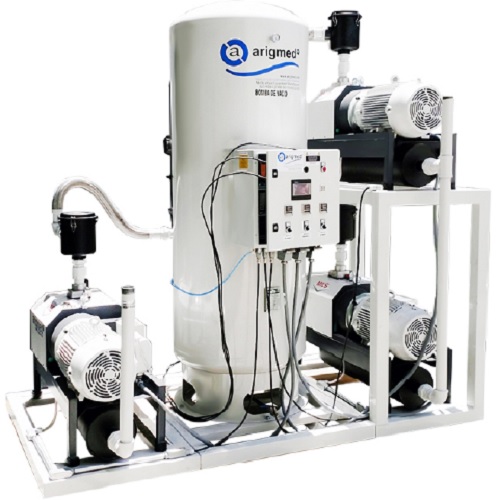

Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Duplex 68 SCFM
https://www.beracahmedica.mx/shop/agm-sisvacwagd-23-duplex-sistema-de-vacio-medico-libre-de-aceite-tecnologia-de-garra-apto-para-wagd-duplex-68-scfm-30767
https://www.beracahmedica.mx/web/image/product.template/30767/image_1920?unique=73d8f8c
Sistema de vacío medico libre de aceite tecnología de garra apto para wagd (evacuacion de gases de anestesia)
- Sistema de vacio medico libre de aceite tecnologia de garra apto
para wagd (evacuacion de gases de anestesia), en conformidad
con nfpa99-2015
- Ensamblado en mexico marca arigmed
- Estructura y tanque de vacio fabricado en acero al carbon con
acabado en pintura electrostatica
- Bombas de vacio de garra libre de aceite marca mils modelo sirella fabricadas en francia con motor electrico de trasmision directa multivolatje 220v, 380v y
opcion a 440v a 60 y 50 hz, (el cliente debera especificar con
anticipacion el voltaje)
- Incluye sensores de contactos secos para bajo nivel de aceite en la caja de transmision separada de la camara de vacio y sensores de alta temperatura para corte o paro del equipo
- Panel de control electrico - electronico con gabinete clase nema12
- Sistema logico programable para alternar y secuenciar las funciones de las bombas, deteccion de alarmas conforme a nfpa99, incluye sistemas de valvulas de aislamiento
- Anti retorno y filtros de admision con filtro de papel y carcasa de acero
- Tuberia para expulsion de aire de las bombas .
- Sistema triplex de 10 h.P. Para un desempeno de 174 scfm @ 19 pulgadas hg a 60 htz
Sistema de vacío medico libre de aceite tecnología de garra apto para wagd (evacuacion de gases de anestesia)
- Sistema de vacio medico libre de aceite tecnologia de garra apto
para wagd (evacuacion de gases de anestesia), en conformidad
con nfpa99-2015
- Ensamblado en mexico marca arigmed
- Estructura y tanque de vacio fabricado en acero al carbon con
acabado en pintura electrostatica
- Bombas de vacio de garra libre de aceite marca mils modelo sirella fabricadas en francia con motor electrico de trasmision directa multivolatje 220v, 380v y
opcion a 440v a 60 y 50 hz, (el cliente debera especificar con
anticipacion el voltaje)
- Incluye sensores de contactos secos para bajo nivel de aceite en la caja de transmision separada de la camara de vacio y sensores de alta temperatura para corte o paro del equipo
- Panel de control electrico - electronico con gabinete clase nema12
- Sistema logico programable para alternar y secuenciar las funciones de las bombas, deteccion de alarmas conforme a nfpa99, incluye sistemas de valvulas de aislamiento
- Anti retorno y filtros de admision con filtro de papel y carcasa de acero
- Tuberia para expulsion de aire de las bombas .
- Sistema triplex de 10 h.P. Para un desempeno de 174 scfm @ 19 pulgadas hg a 60 htz
SKU:
AGM-SISVACWAGD-23-DUPLEX
Origen:
México
Última Actualización:
21/08/2025
Garantía:
1 año
Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Duplex 68 SCFM
Descripción
El Sistema de Vacío Médico Libre de Aceite tecnología de garra Duplex 68 SCFM está diseñado para aplicaciones hospitalarias críticas que requieren vacío médico confiable y continuo, incluyendo la evacuación de gases anestésicos (WAGD). Opera con bombas de tecnología de garra libre de aceite, garantizando un funcionamiento limpio y sin riesgo de contaminación por lubricantes. Cumple con NFPA 99 (2015 y 2018) y cuenta con certificaciones ISO 13485:2016, ISO 9001:2015 y ASME VIII Div.1 para recipientes a presión. Con su configuración Dúplex, ofrece redundancia operativa, alta eficiencia y un desempeño de 68 SCFM @ 19” Hg, respaldado por un tanque horizontal de 120 galones con estampado ASME.
Características
Configuración Dúplex: dos bombas de vacío de garra libres de aceite de 10 HP cada una.
Tecnología Oil-Free: evita contaminación del sistema, ideal para aplicaciones médicas críticas.
Caudal garantizado: 68 SCFM a 19 pulgadas de Hg.
Bombas de vacío:
Modelo Sirella SLR300 (Francia) o Wonvac VCX (Corea), según especificación de componentes.
Incorporan válvula antirretorno, válvula de aislamiento y filtros de admisión con cartucho de papel.
Motor eléctrico: transmisión directa, 220 V / 60 Hz (otros voltajes disponibles bajo pedido).
Sensores integrados:
Tanque de vacío horizontal de 120 galones, con certificación ASME.
Panel de control electrónico (PLC): gabinete NEMA 12 con pantalla touch de 7”, secuencias automáticas de arranque, paro, alternancia, alarmas y salidas de relé.
Sistema de filtros antibacteriales: by-pass con dos filtros MILS BAC114, válvulas de esfera y conexiones en acero inoxidable.
Tuberías de interconexión en acero inoxidable de alta resistencia.
Bypass de válvulas para aislamiento del tanque y purga de líquidos.
Especificaciones Técnicas
Referencia: SISVACWAGD-23-DUPLEX
Configuración: Dúplex (2 bombas en paralelo)
Caudal: 68 SCFM @ 19” Hg
Motor eléctrico: 10 HP, 220 V, 60 Hz
Tanque: 120 galones, horizontal, ASME VIII Div.1, 2015
Panel de control: PLC con pantalla HDMI touch 7”
Filtros antibacteriales: MILS BAC114 (entrada 1”, hasta 87 SCFM)
Material de construcción: acero al carbón y acero inoxidable en componentes críticos
Protecciones: válvulas antirretorno, válvulas de seguridad, sensores de temperatura y nivel de aceite
Normativas aplicables: NFPA 99 (2015/2018), ISO 13485:2016, ISO 9001:2015, ASME VIII Div.1
Usos
Este sistema está indicado para:
Hospitales y clínicas con sistemas centralizados de vacío médico.
Evacuación de gases anestésicos (WAGD) en quirófanos y salas de recuperación.
Unidades de cuidados intensivos, urgencias y áreas críticas donde se requiere un suministro continuo de vacío seguro.
Instalaciones de alta demanda, gracias a su configuración dúplex con respaldo inmediato.
Configuración
El paquete incluye:
2 Bombas de vacío tipo garra libres de aceite (Sirella SLR300 / Wonvac VCX).
2 Motores eléctricos de 10 HP (220 V, 60 Hz).
1 Tanque de vacío horizontal de 120 galones, estampado ASME.
1 Panel de control PLC en gabinete NEMA 12 con pantalla touch 7”.
2 Filtros antibacteriales MILS BAC114 con by-pass y válvulas de aislamiento.
Tuberías en acero inoxidable para interconexión.
Sistema de válvulas automáticas, manuales y de seguridad.
Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Duplex 68 SCFM
Descripción
El Sistema de Vacío Médico Libre de Aceite tecnología de garra Duplex 68 SCFM está diseñado para aplicaciones hospitalarias críticas que requieren vacío médico confiable y continuo, incluyendo la evacuación de gases anestésicos (WAGD). Opera con bombas de tecnología de garra libre de aceite, garantizando un funcionamiento limpio y sin riesgo de contaminación por lubricantes. Cumple con NFPA 99 (2015 y 2018) y cuenta con certificaciones ISO 13485:2016, ISO 9001:2015 y ASME VIII Div.1 para recipientes a presión. Con su configuración Dúplex, ofrece redundancia operativa, alta eficiencia y un desempeño de 68 SCFM @ 19” Hg, respaldado por un tanque horizontal de 120 galones con estampado ASME.
Características
Configuración Dúplex: dos bombas de vacío de garra libres de aceite de 10 HP cada una.
Tecnología Oil-Free: evita contaminación del sistema, ideal para aplicaciones médicas críticas.
Caudal garantizado: 68 SCFM a 19 pulgadas de Hg.
Bombas de vacío:
Modelo Sirella SLR300 (Francia) o Wonvac VCX (Corea), según especificación de componentes.
Incorporan válvula antirretorno, válvula de aislamiento y filtros de admisión con cartucho de papel.
Motor eléctrico: transmisión directa, 220 V / 60 Hz (otros voltajes disponibles bajo pedido).
Sensores integrados:
Tanque de vacío horizontal de 120 galones, con certificación ASME.
Panel de control electrónico (PLC): gabinete NEMA 12 con pantalla touch de 7”, secuencias automáticas de arranque, paro, alternancia, alarmas y salidas de relé.
Sistema de filtros antibacteriales: by-pass con dos filtros MILS BAC114, válvulas de esfera y conexiones en acero inoxidable.
Tuberías de interconexión en acero inoxidable de alta resistencia.
Bypass de válvulas para aislamiento del tanque y purga de líquidos.
Especificaciones Técnicas
Referencia: SISVACWAGD-23-DUPLEX
Configuración: Dúplex (2 bombas en paralelo)
Caudal: 68 SCFM @ 19” Hg
Motor eléctrico: 10 HP, 220 V, 60 Hz
Tanque: 120 galones, horizontal, ASME VIII Div.1, 2015
Panel de control: PLC con pantalla HDMI touch 7”
Filtros antibacteriales: MILS BAC114 (entrada 1”, hasta 87 SCFM)
Material de construcción: acero al carbón y acero inoxidable en componentes críticos
Protecciones: válvulas antirretorno, válvulas de seguridad, sensores de temperatura y nivel de aceite
Normativas aplicables: NFPA 99 (2015/2018), ISO 13485:2016, ISO 9001:2015, ASME VIII Div.1
Usos
Este sistema está indicado para:
Hospitales y clínicas con sistemas centralizados de vacío médico.
Evacuación de gases anestésicos (WAGD) en quirófanos y salas de recuperación.
Unidades de cuidados intensivos, urgencias y áreas críticas donde se requiere un suministro continuo de vacío seguro.
Instalaciones de alta demanda, gracias a su configuración dúplex con respaldo inmediato.
Configuración
El paquete incluye:
2 Bombas de vacío tipo garra libres de aceite (Sirella SLR300 / Wonvac VCX).
2 Motores eléctricos de 10 HP (220 V, 60 Hz).
1 Tanque de vacío horizontal de 120 galones, estampado ASME.
1 Panel de control PLC en gabinete NEMA 12 con pantalla touch 7”.
2 Filtros antibacteriales MILS BAC114 con by-pass y válvulas de aislamiento.
Tuberías en acero inoxidable para interconexión.
Sistema de válvulas automáticas, manuales y de seguridad.
