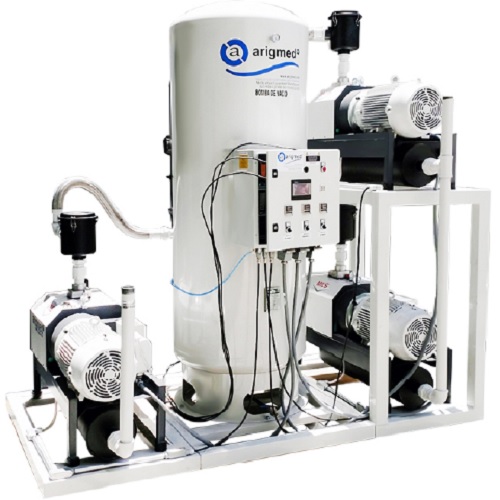

Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Triplex 136 SCFM
https://www.beracahmedica.mx/shop/agm-sisvacwagd-23-sistema-de-vacio-medico-libre-de-aceite-tecnologia-de-garra-apto-para-wagd-triplex-136-scfm-30766
https://www.beracahmedica.mx/web/image/product.template/30766/image_1920?unique=73d8f8c
Sistema de vacío medico libre de aceite tecnología de garra apto para wagd (evacuacion de gases de anestesia)
- Sistema de vacio medico libre de aceite tecnologia de garra apto
para wagd (evacuacion de gases de anestesia), en conformidad
con nfpa99-2015
- Ensamblado en mexico marca arigmed
- Estructura y tanque de vacio fabricado en acero al carbon con
acabado en pintura electrostatica
- Bombas de vacio de garra libre de aceite marca mils modelo sirella fabricadas en francia con motor electrico de trasmision directa multivolatje 220v, 380v y
opcion a 440v a 60 y 50 hz, (el cliente debera especificar con
anticipacion el voltaje)
- Incluye sensores de contactos secos para bajo nivel de aceite en la caja de transmision separada de la camara de vacio y sensores de alta temperatura para corte o paro del equipo
- Panel de control electrico - electronico con gabinete clase nema12
- Sistema logico programable para alternar y secuenciar las funciones de las bombas, deteccion de alarmas conforme a nfpa99, incluye sistemas de valvulas de aislamiento
- Anti retorno y filtros de admision con filtro de papel y carcasa de acero
- Tuberia para expulsion de aire de las bombas .
- Sistema triplex de 10 h.P. Para un desempeno de 174 scfm @ 19 pulgadas hg a 60 htz
Sistema de vacío medico libre de aceite tecnología de garra apto para wagd (evacuacion de gases de anestesia)
- Sistema de vacio medico libre de aceite tecnologia de garra apto
para wagd (evacuacion de gases de anestesia), en conformidad
con nfpa99-2015
- Ensamblado en mexico marca arigmed
- Estructura y tanque de vacio fabricado en acero al carbon con
acabado en pintura electrostatica
- Bombas de vacio de garra libre de aceite marca mils modelo sirella fabricadas en francia con motor electrico de trasmision directa multivolatje 220v, 380v y
opcion a 440v a 60 y 50 hz, (el cliente debera especificar con
anticipacion el voltaje)
- Incluye sensores de contactos secos para bajo nivel de aceite en la caja de transmision separada de la camara de vacio y sensores de alta temperatura para corte o paro del equipo
- Panel de control electrico - electronico con gabinete clase nema12
- Sistema logico programable para alternar y secuenciar las funciones de las bombas, deteccion de alarmas conforme a nfpa99, incluye sistemas de valvulas de aislamiento
- Anti retorno y filtros de admision con filtro de papel y carcasa de acero
- Tuberia para expulsion de aire de las bombas .
- Sistema triplex de 10 h.P. Para un desempeno de 174 scfm @ 19 pulgadas hg a 60 htz
Origen:
México
Última Actualización:
21/08/2025
Garantía:
1 año
Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Triplex 136 SCFM
Descripción
El Sistema de Vacío Médico Libre de Aceite con tecnología de garra, TRIPLEX 10 HP está diseñado para aplicaciones críticas hospitalarias, garantizando un suministro continuo y confiable de vacío médico y evacuación de gases anestésicos (WAGD). Su configuración triplex con tres bombas de 10 HP libres de aceite asegura redundancia operativa y un desempeño de 136 SCFM a 19 pulgadas de Hg. Fabricado en México bajo estrictas normas de calidad como NFPA 99 (2015 y 2018), ISO 13485:2016, ISO 9001:2015 y ASME VIII Div.1, este sistema combina eficiencia, seguridad y durabilidad para instalaciones hospitalarias modernas.
Características
Configuración TRIPLEX: tres bombas de vacío de garra libres de aceite de 10 HP.
Desempeño certificado: 136 SCFM a 19” Hg.
Bombas de vacío:
Modelo Sirella SLR300 (MILS, Francia) o VCX (Wonvac, Corea).
Incluyen válvula antirretorno, válvula de aislamiento y filtros de admisión con cartucho de papel.
Motor eléctrico: transmisión directa, 220 V / 60 Hz (otros voltajes disponibles bajo pedido).
Tanque vertical de vacío de 240 galones con estampado ASME.
Panel de control electrónico (PLC): gabinete NEMA 12 con pantalla touch HDMI de 7” para visualización de parámetros, alarmas, horómetros y control automático de secuencias (arranque, paro, alternancia, uso simultáneo).
Sistema de filtros antibacteriales: by-pass con dos filtros MILS BAC240 (entrada 1¼”), caudal de hasta 230 SCFM, válvulas de esfera y conexiones en acero inoxidable.
Construcción modular en acero al carbón con acabado en pintura electrostática.
Tuberías de acero inoxidable para alta resistencia y durabilidad.
Sensores de protección: detección de alta temperatura y bajo nivel de aceite en caja de transmisión.
Especificaciones Técnicas
Modelo: TRIPLEX 10 HP – Sirella SLR300
Caudal nominal: 136 SCFM a 19” Hg
Configuración: 3 bombas en paralelo (triplex)
Motor eléctrico: 10 HP, 220 V, 60 Hz
Tanque de vacío: vertical, 240 galones, estampado ASME VIII Div.1 (edición 2015)
Panel de control: PLC, pantalla touch de 7” en gabinete NEMA 12
Filtros antibacteriales: MILS BAC240, capacidad hasta 230 SCFM
Normativas aplicables: NFPA 99 (2015/2018), ISO 13485:2016, ISO 9001:2015, ASME VIII Div.1
Usos
Este sistema está indicado para:
Hospitales y clínicas con sistemas centralizados de vacío médico.
Evacuación de gases anestésicos (WAGD) en quirófanos y salas de recuperación.
Áreas críticas como UCI, urgencias y salas de cirugía donde se requiere suministro constante de vacío.
Instalaciones de alta demanda, que requieren redundancia, seguridad y monitoreo continuo.
Configuración
El sistema incluye:
3 bombas de vacío tipo garra libres de aceite (Sirella SLR300 / VCX Wonvac).
3 motores eléctricos de 10 HP (220 V, 60 Hz).
1 tanque vertical de vacío de 240 galones con certificación ASME.
1 panel de control PLC en gabinete NEMA 12 con pantalla touch 7”.
2 filtros antibacteriales MILS BAC240 con válvulas de aislamiento y by-pass.
Tuberías en acero inoxidable para interconexión.
Válvulas de seguridad, antirretorno, de aislamiento y sistema de purga.
Sistema de vacio Medico Libre de aceite tecnologia de garra apto para WAGD Triplex 136 SCFM
Descripción
El Sistema de Vacío Médico Libre de Aceite con tecnología de garra, TRIPLEX 10 HP está diseñado para aplicaciones críticas hospitalarias, garantizando un suministro continuo y confiable de vacío médico y evacuación de gases anestésicos (WAGD). Su configuración triplex con tres bombas de 10 HP libres de aceite asegura redundancia operativa y un desempeño de 136 SCFM a 19 pulgadas de Hg. Fabricado en México bajo estrictas normas de calidad como NFPA 99 (2015 y 2018), ISO 13485:2016, ISO 9001:2015 y ASME VIII Div.1, este sistema combina eficiencia, seguridad y durabilidad para instalaciones hospitalarias modernas.
Características
Configuración TRIPLEX: tres bombas de vacío de garra libres de aceite de 10 HP.
Desempeño certificado: 136 SCFM a 19” Hg.
Bombas de vacío:
Modelo Sirella SLR300 (MILS, Francia) o VCX (Wonvac, Corea).
Incluyen válvula antirretorno, válvula de aislamiento y filtros de admisión con cartucho de papel.
Motor eléctrico: transmisión directa, 220 V / 60 Hz (otros voltajes disponibles bajo pedido).
Tanque vertical de vacío de 240 galones con estampado ASME.
Panel de control electrónico (PLC): gabinete NEMA 12 con pantalla touch HDMI de 7” para visualización de parámetros, alarmas, horómetros y control automático de secuencias (arranque, paro, alternancia, uso simultáneo).
Sistema de filtros antibacteriales: by-pass con dos filtros MILS BAC240 (entrada 1¼”), caudal de hasta 230 SCFM, válvulas de esfera y conexiones en acero inoxidable.
Construcción modular en acero al carbón con acabado en pintura electrostática.
Tuberías de acero inoxidable para alta resistencia y durabilidad.
Sensores de protección: detección de alta temperatura y bajo nivel de aceite en caja de transmisión.
Especificaciones Técnicas
Modelo: TRIPLEX 10 HP – Sirella SLR300
Caudal nominal: 136 SCFM a 19” Hg
Configuración: 3 bombas en paralelo (triplex)
Motor eléctrico: 10 HP, 220 V, 60 Hz
Tanque de vacío: vertical, 240 galones, estampado ASME VIII Div.1 (edición 2015)
Panel de control: PLC, pantalla touch de 7” en gabinete NEMA 12
Filtros antibacteriales: MILS BAC240, capacidad hasta 230 SCFM
Normativas aplicables: NFPA 99 (2015/2018), ISO 13485:2016, ISO 9001:2015, ASME VIII Div.1
Usos
Este sistema está indicado para:
Hospitales y clínicas con sistemas centralizados de vacío médico.
Evacuación de gases anestésicos (WAGD) en quirófanos y salas de recuperación.
Áreas críticas como UCI, urgencias y salas de cirugía donde se requiere suministro constante de vacío.
Instalaciones de alta demanda, que requieren redundancia, seguridad y monitoreo continuo.
Configuración
El sistema incluye:
3 bombas de vacío tipo garra libres de aceite (Sirella SLR300 / VCX Wonvac).
3 motores eléctricos de 10 HP (220 V, 60 Hz).
1 tanque vertical de vacío de 240 galones con certificación ASME.
1 panel de control PLC en gabinete NEMA 12 con pantalla touch 7”.
2 filtros antibacteriales MILS BAC240 con válvulas de aislamiento y by-pass.
Tuberías en acero inoxidable para interconexión.
Válvulas de seguridad, antirretorno, de aislamiento y sistema de purga.
