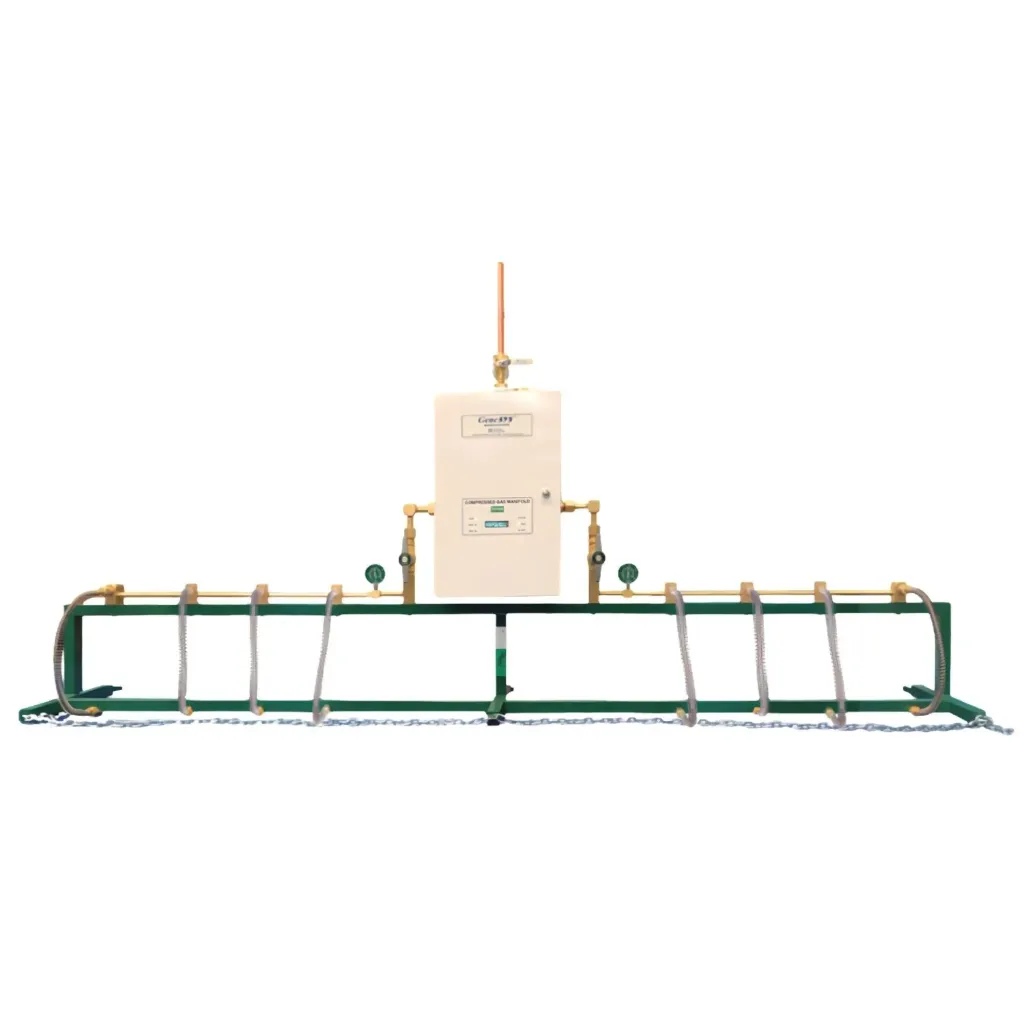

Manifold manual 4x4 de oxigeno con linea de vida
Manifold manual 4x4 de oxigeno con linea de vida
Descripción
El manifold manual 4x4 de oxígeno con línea de vida 982437 es un sistema centralizado para suministro de gas medicinal, diseñado para mantener una entrega constante e ininterrumpida hacia la red hospitalaria. Funciona mediante dos bancadas de cilindros, una en operación y otra de reserva, permitiendo el cambio manual a través de una válvula de 3 vías cuando la presión del banco en uso disminuye. Su diseño permite una distribución segura de oxígeno medicinal en instalaciones clínicas, hospitales y áreas de gases medicinales que requieren continuidad operativa.
Características
- Sistema manual para selección de bancada en uso y bancada de reserva.
- Configuración 4x4 para conexión de cilindros de oxígeno medicinal.
- Línea de vida integrada en los arcos de conexión.
- Diseño para suministro continuo de gases medicinales.
- Válvula de 3 vías para cambio manual de cabezal.
- Válvulas check para mayor seguridad en la conducción del gas.
- Conexiones específicas para oxígeno medicinal.
- Soporte estructural protegido con pintura primer.
- Fabricación orientada a centrales de gases hospitalarias.
- Cumplimiento con criterios de instalación conforme a NFPA 99.
Especificaciones Técnicas
- Configuración: 4x4.
- Gas compatible: oxígeno medicinal.
- Operación: manual.
- Sistema de selección: válvula de 3 vías.
- Presión de trabajo de brazos: hasta 3,000 PSI.
- Rosca de conducción de alta presión: niple roscado de 3/8”.
- Material de cuerpo check: latón.
- Material de calavera para check: latón.
- Conexión para oxígeno medicinal: CGA 540.
- Presostato de alarma aproximado: 3.5 kg/cm² o 50 PSI.
- Presión de prueba de operación indicada: 8.0 kg/cm².
- Presión alta de cilindro referencial: 150 a 200 kg/cm².
- Soporte: PTR de 2”.
- Norma de referencia: NFPA 99.
Usos
- Suministro centralizado de oxígeno medicinal.
- Instalación en centrales de gases hospitalarios.
- Alimentación de redes de distribución de oxígeno en hospitales.
- Uso en clínicas, quirófanos, áreas de hospitalización y terapia intensiva.
- Abastecimiento continuo para tomas murales de oxígeno.
- Sistemas de respaldo mediante bancada de reserva.
- Aplicaciones en infraestructura médica donde se requiere presión constante de gas.
Incluye
- 1 manifold manual 4x4 para oxígeno.
- Arcos de conexión con línea de vida.
- Válvulas check.
- Válvula de 3 vías.
- Cabezales para bancada en uso y reserva.
- Manómetros.
- Reguladores.
- Soporte PTR de 2”.
- Conexiones CGA 540 para oxígeno medicinal.
