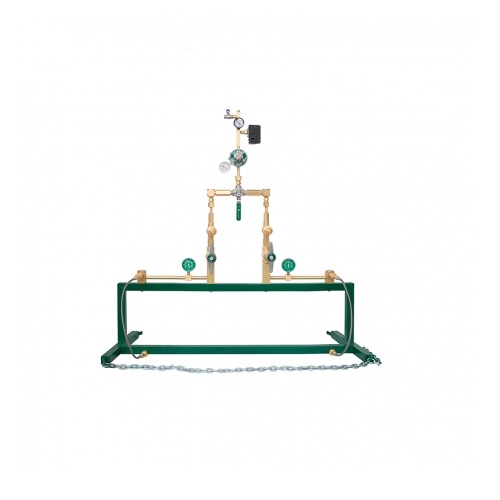

Manifold manual NOM-016-SSA3-2012 de 1x1 con línea de vida de gas de oxígeno
Descripción
Sistema integral ubicado en la central de gases médicos, compuesto por bancadas de cilindros, cabezales de distribución y dispositivos de control. Su operación manual mediante válvulas de 3 vías permite alternar entre el suministro principal y el de reserva, asegurando presión constante en la red hospitalaria. Está fabricado con materiales robustos como latón y tuberías de alta resistencia, ideal para presiones de hasta 3,000 PSI.
Características
- Construcción duradera: Tubería de latón de 3/8” y soporte de PTR de 2” con pintura antióxido.
- Seguridad avanzada: Incluye válvulas check, manómetros duales y sistema de alarmas que alerta caídas de presión del 25%.
- Certificaciones: Cumple con la NOM-016-SSA3-2012 y NFPA99-2018 para instalaciones médicas.
- Diseño modular: Permite expansiones futuras según necesidades del hospital.
Especificaciones técnicas
| Parámetro | Detalle |
|---|---|
Presión máxima | 3,000 PSI |
Peso | 60-80 kg (varía por configuración) |
Dimensiones | 90 × 50 × 90 cm |
Materiales | Latón, acero PTR |
Conexiones | Tipo CGA 540 para oxígeno medicinal |
Usos
Distribuye gases medicinales como:
- Oxígeno
- Aire médico
- Óxido nitroso
- Nitrógeno
En áreas críticas como quirófanos, UCIs y salas de emergencia.
Configuración
Incluye:
- Picteles con línea de vida (arcos de conexión con válvulas check).
- Soporte PTR en formas línea, escuadra o batería.
- Válvula múltiple de selección de cabezal y reguladores MC con manómetros de 2.5”.
