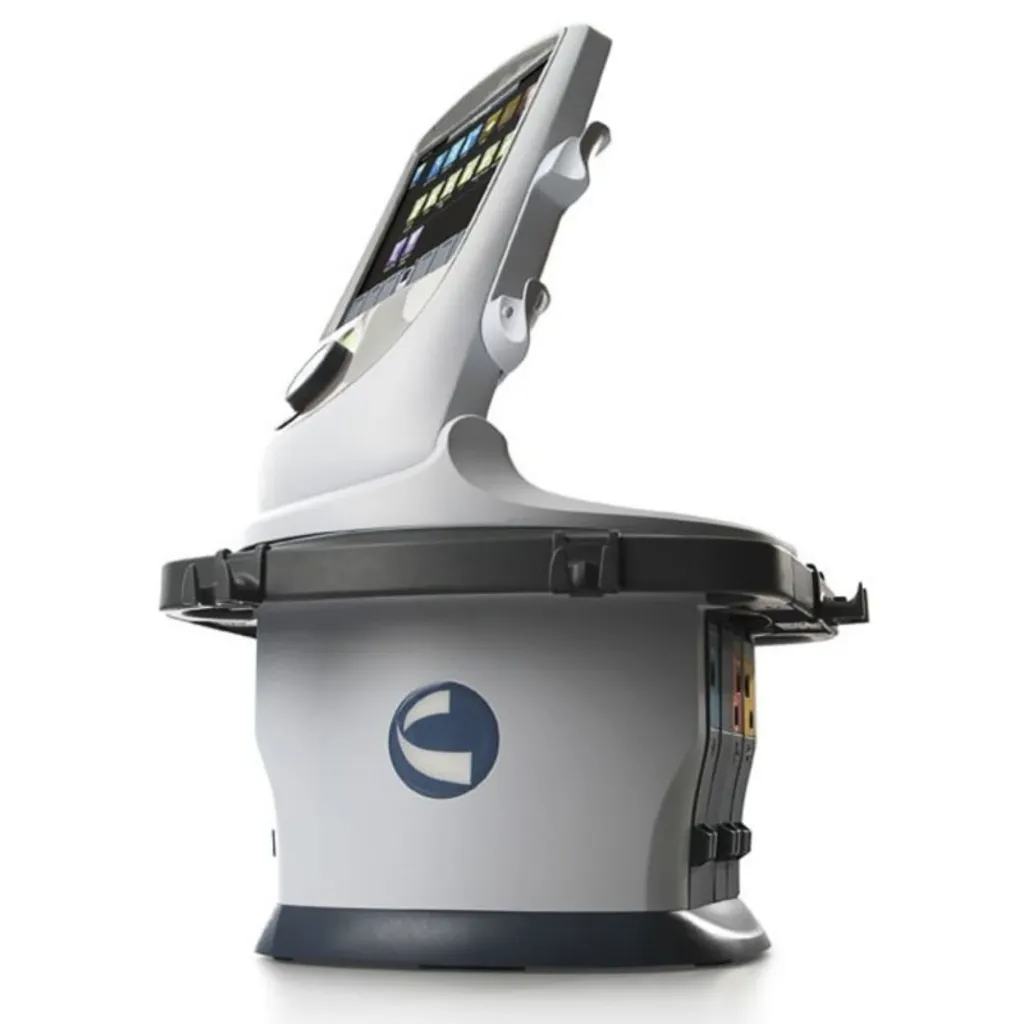

Unidad base Chattanooga® Vectra NEO

• Solo la unidad base con pantalla; no incluye módulos de terapia ni carro del sistema de terapia.


Este producto es solo la unidad y no incluye cables ni módulos que permitan el uso de E-STIM 1 y 2, 3 y 4, ultrasonido , láser, EMG, etc. Requiere módulos para proporcionar las funciones deseadas.

El diseño inteligente de Vectra Neo destaca por sus funciones, facilidad de uso y tecnología clínica. Ofrece una experiencia excepcional tanto para el paciente como para el terapeuta. Cada elemento de Vectra Neo ha sido meticulosamente diseñado, lo que permite al profesional clínico aprovechar al máximo su potente y bien concebido diseño, capacitándolo para brindar a los pacientes una rehabilitación integral.

Vectra Neo ofrece versatilidad multimodal con 5 módulos plug-and-play, que ofrecen estimulación eléctrica de dos y cuatro canales, ultrasonido, biofeedback EMG, estimulación activada por EMG y opciones láser.

Cada unidad se puede configurar a medida según sus necesidades clínicas específicas. Además, su unidad puede adaptarse a sus necesidades futuras mediante la adición de módulos adicionales. Los módulos plug-and-play se instalan fácilmente en un instante, sin necesidad de configuración ni ajustes adicionales.

Vectra Neo también es fácil de usar gracias a su pantalla táctil interactiva y su interfaz gráfica de usuario intuitiva. Su facilidad de uso se ve mejorada por el Clinical Protocol Setup™ (CPS), que le guía a través de las funciones del dispositivo y de cada terapia, permitiéndole acceder a hasta 100 opciones de protocolo. Además, Neo ofrece una impresionante biblioteca de referencia anatómica que ilustra diversas patologías, lo que facilita la comunicación con los pacientes sobre su afección y la información sobre las opciones de tratamiento disponibles.

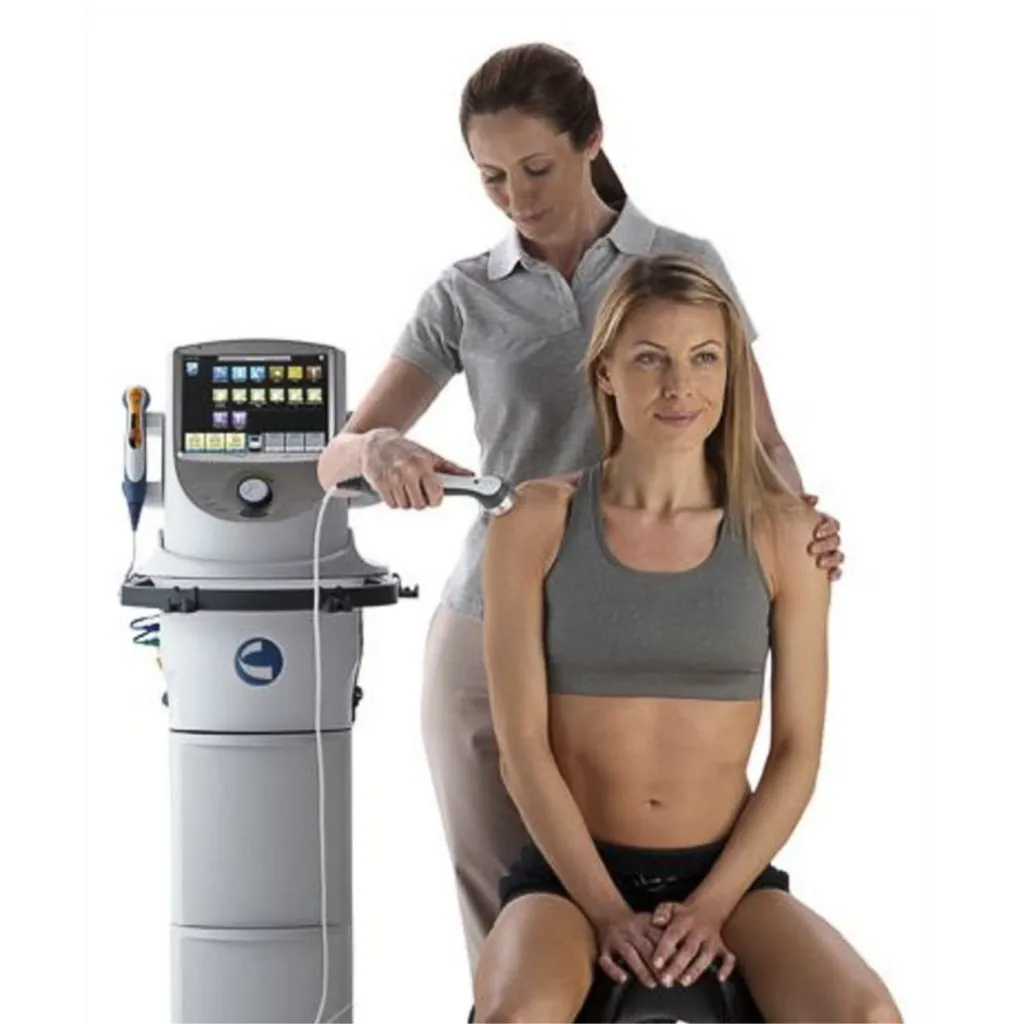

La unidad cuenta con una base integrada con discretas y resistentes asas para facilitar su transporte. El carrito opcional de alta calidad es estable, regulable en altura y se desplaza con facilidad, e incluye tres amplios cajones con robustos rieles de apertura. También está disponible una opción de sobremesa. Tanto si elige el carrito personalizado como la sobremesa, Vectra Neo cuida hasta el último detalle, incluyendo el sistema de gestión de cables para organizar de forma ordenada los cables.

Excelencia clínica y mayor productividad: ¡Vectra Neo le ofrece la libertad de tener ambas!

Formas de onda de electroterapia:

• Corriente interferencial IFC (4 polos)
• IFC premodulada (2 polos)
• VMS™
• Ráfaga VMS™
• VMS™ FR
• TENS bifásico asimétrico
• TENS bifásico simétrico
• Microcorriente
• Estimulación TENS HAN
• Corriente pulsada de alto voltaje
• CC (Corriente continua)
• ruso
• Módulos plug-and-play
• Menús definidos por el usuario
• Informes avanzados de pacientes
• Modalidad hecha a medida
• Menús personalizados
• Protocolos de tratamiento personalizados
• Informes personalizados para pacientes
• Puerto USB de alta velocidad
• Configuración del protocolo clínico™ (CPS)
• Biblioteca de referencia anatómica, incluyendo patologías.
• Pantalla táctil con interfaz gráfica de usuario intuitiva
• Gestión de cables de plomo
• Maniobrabilidad de la pantalla
• Soportes integrados para aplicadores de ultrasonido y láser
• Configuración de carrito o mesa
• Versatilidad para múltiples pacientes
• 12 formas de onda de electroterapia, incluyendo el HAN TENS.

Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 MHz, ± 5%; 3,3 MHz, ±5%
Ciclos de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10%, 20%, 50%,
Frecuencia de repetición de pulsos continua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 Hz ±20%
Duración del pulso . . . . . . . . . . . . . . . . . .1 mseg, ±20%; 2 mseg, ±20%; 5 mseg, ±20%
Potencia de salida
Cristal de 10 cm2 . . . . . . . . . . . . . . . . . . . . . . 0-15 W a 1 MHz, 0-10 W a 3,3 MHz
Cristal de 5 cm2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0-6 W a 1 y 3,3 MHz
Cristal de 2 vcm2................ .0 a 2.5 W/cm2 en modos continuo y pulsado
Precisión de salida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 20%, 10% del máximo
Relación pico temporal a promedio: . . . . . . . . . . . . .2:1, ± 20%, al 50% Ciclo de trabajo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5:1, ± 20%, al 20% de ciclo de trabajo

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9:1, ± 20%, al 10% de ciclo de trabajo

Relación de no uniformidad del haz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5:1 máximo

Tipo de haz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Clasificación IPXX de colimación para la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IPX0
Clasificación IPXX para el aplicador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IPX7
Tiempo de tratamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 a 30 minutos

Función de calentamiento de la cabeza:

La función de calentamiento de la cabeza del sistema de terapia clínica Vectra® Neo utiliza ultrasonidos, lo que provoca el calentamiento del aplicador para aumentar la comodidad del paciente.
Con la función de calentamiento de la cabeza activada, se emite ultrasonido sin necesidad de pulsar el botón de inicio mientras se configura el tratamiento. El LED del aplicador

no se iluminará durante el período de calentamiento de la cabeza. El canal de ultrasonido indicará "Calentamiento de la cabeza".

Salida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 – 50% Ciclo de potencia máxima
Frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3 Mhz
Temperatura del aplicador. . . . . . . . . . . . . . . . . . . . 29,4 °C – 43,3 °C (85 °F – 110 °F)

ESPECIFICACIONES DEL SISTEMA

• Áreas Radiantes Efectivas
• ERA Alta ERA Baja
• Descripción ERA (cm2) cm2 % cm2 %
• 10 cm2 Cristal 8,5 10 +18 % 7 -18 %
• 5 cm2 Cristal 4 5 +25 % 3 -25 %
• 2 cm2 Cristal 1,8 2 +11 % 1,4 -22 %
• 1 cm2 Cristal 0,9 1 +11 % 0,4 -55 %
