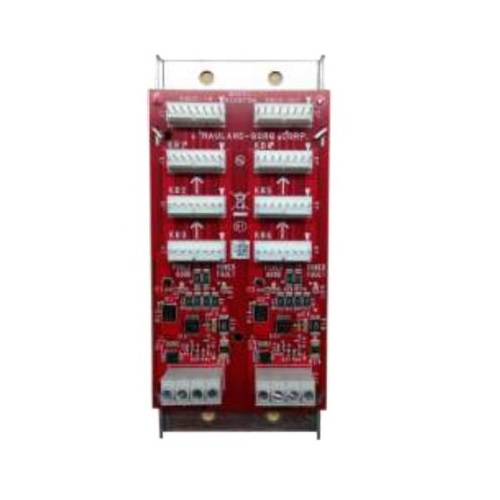

Tarjeta de interconexión (Versión 2)
Tarjeta de interconexión (Versión 2) Cat. RLD-R5KMTRMV2 Marca Rauland
Descripción:
La placa de interconexión R5KMTRM proporciona un punto de acceso conveniente para conectar la entrada de K-Bus (desde la R5KL2KA) a la ejecución de K-Bus a lámparas de pasillo, controladores de pasillo y otros dispositivos K-Bus. Hay dos puntos de inyección de energía separados disponibles. La tarjeta de terminación proporciona protección para dispositivos K-Bus contra sobretensiones y abre inmediatamente la conexión de alimentación para evitar daños a otros dispositivos. Los LED Power Fail y Power Fault indican el estado de alimentación de la tarjeta de terminación para cada conexión de entrada de alimentación. La placa puede montarse en el gabinete de terminales NC2828 o en el gabinete de montaje en pared 351102. Se incluyen dos (2) tornillos de montaje 10x1 / 2.
Especificaciones:
- -Proporciona conexiones para la distribución de energía y datos / audio K-Bus a dispositivos Responder 5000 KBus.
- Dos (2) juegos de tres (3) conexiones K-Bus para un total de seis (6) ejecuciones K-Bus
- Dos (2) separar las terminaciones eléctricas
- Se monta en cualquiera NC2828 o 351.102 Equipamiento
- Armarios
- Presupuesto:
- Entrada de alimentación: 15.5V DC a la potencia nominal de los dispositivos conectados, limitado a la salida de la fuente de alimentación.
- Peso: 140 g (4,9 oz)
- Tamaño: Alto: 6,2 cm (2,4”)
- Ancho: 14.0 cm (5,5”)
- Grosor: 2,5 cm (0,98”)
- Alojamiento: Placa de circuito impreso montada en la placa de base de acero.
- Controles / Indicadores: Un (1) Fallo de alimentación LED y un (1) Buena LED de alimentación para cada conexión de alimentación.
- Requisitos de montaje: Rauland 351.102 Gabinete de la pared de montaje o NC2828 Terminal Gabinete
- Terminaciones: Dos (2) conectores de conexión de datos / audio K-Bus para entrada y salida; dos (2) conjuntos de terminales de tornillo de potencia; dos (2) juegos de tres (3) enchufes para conectores K-Bus.
- Certificaciones: Diseñado para cumplir con ANSI / UL 1069, IEC 60950, CE, RoHS / WEEE.
- Montado en una instalación registrada por la FDA de los Estados Unidos.
